Hantering av molekylär kontaminering vid lagring av högrena kemikalier

Inom branscher som halvledartillverkning och biofarmaceutiska produkter är renlighet ett relativt begrepp.

Medan synliga partiklar en gång var det primära bekymret har fokus skiftat till luftburen molekylär kontaminering (AMC) och molekylära föroreningar i vätskefas.

Vid lagring av högrena kemikalier, till och med miljarddelar (ppb) eller delar per biljon (ppt) nivåer av oönskade molekyler kan leda till katastrofal utbytesförlust, katalysatorförgiftning eller nedsatt läkemedelseffektivitet.

Hantering molekylär kontaminering handlar inte bara om filtrering; det är en holistisk disciplin som involverar materialvetenskap, atmosfärisk kontroll och rigorösa övervakningsprotokoll.

Förstå molekylära kontamineringskällor

Molekylära föroreningar är icke-partikelformiga kemiska ämnen som kan kategoriseras i fyra huvudgrupper baserat på deras beteende och inverkan.

• Syror och baser: Arter som $NH_3$ (ammoniak), $HCl$ (väteklorid) och $HF$ (vätefluorid) som kan korrodera känsliga ytor eller förändra pH-nivåer.
• Kondenserbara ämnen: Organiska ämnen med hög kokpunkt (VOC) som avsätts på ytor och bildar tunna filmer.
• Dopmedel: Element som Bor eller fosfor som oavsiktligt kan förändra halvledarnas elektriska egenskaper.
• metaller: Spårjoner (järn, koppar, natrium) som migrerar in i kiselgitter eller katalyserar oönskade reaktioner.

Var kommer det ifrån?

Kontaminering i lagring uppstår vanligtvis från tre områden.

1. Avgasning: Flyktiga föreningar som frigörs från lagringstankars foder, packningar eller tätningar.
2. Permeation: Atmosfäriska gaser (som $O_2$ eller $CO_2$) som diffunderar genom plasttankväggar.
3. Korskontaminering: Kemikalier som kvarstår från felaktig rensning eller delade distributionsledningar.

Kritiska material för högrenhetstankar

Att välja rätt konstruktionsmaterial (MoC) är första försvarslinjen. Standardindustriplaster innehåller ofta mjukgörare och stabilisatorer som läcker ut i högrena kemikalier.

Högdensitets tvärbunden polyeten (XLPE)

Vanligt för bulklagring av syror och baser. XLPE erbjuder överlägsen strukturell integritet och behandlas ofta med antioxidanthartser för att minska molekylär urlakning med upp till 75%.

Perfluoralkoxi (PFA)

Guldstandarden för kemikalier med ultrahög renhet (UHP). PFA är kemiskt inert och har en extremt slät yta som förhindrar molekylär vidhäftning och biofilmtillväxt.

Obs: SEMI C90 tillhandahåller standardtestmetoder för PFA-material som används i distribution av flytande kemikalier.

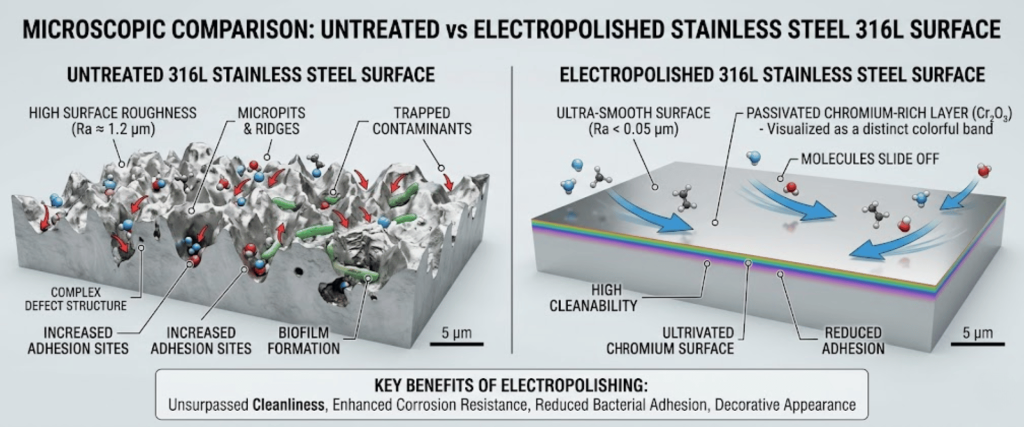

Rostfritt stål (316L elektropolerat)

Används för lagring av lösningsmedel. elektropoleringsprocess tar bort ojämnheter i ytan, vilket minskar ytan där molekyler kan fånga och senare avgasa.

Tekniska kontroller: Förhindra molekylär inträngning

För att bibehålla kemikaliers integritet under lagring måste anläggningar implementera aktiva tekniska kontroller.

Kväve (N2) täckning

Genom att upprätthålla ett positivt tryck på kväve med ultrahög renhet I topputrymmet i en lagringstank förhindrar du att atmosfärisk fukt och syre kommer i kontakt med kemikalien.

Detta är avgörande för att förhindra bildandet av H2O- och CO2-relaterade föroreningar.

Molekylär filtrering och skrubbning

Standard HEPA-filter fångar upp partiklar men är oanvändbara mot gasfasmolekyler. Avancerade lagringssystem används.

• Aktivt kolfilter: För att adsorbera organiska ångor.
• Jonbytarhartser: Att avlägsna spår av metalljoner från vätskeströmmar under överföring.
• Kemiska filter: Speciellt utformad för att neutralisera sura eller basiska ångor i tankens ventilationsledning.

Branschstandarder: SEMI- och ISO-efterlevnad

Att följa internationella standarder säkerställer att din lagringsprotokoll uppfylla globala kvalitetsstandarder.

Standard	Omfattning	Nyckelfokus
SEMI F31	Kemikaliedistribution i bulk	Design och drift av bulksystem för att minimera kontaminering
SEMI F57	Polymermaterial	Specifikationer för polymerer som används i UHP-vätskedistribution
ISO-14644 8	AMC-klassificering	Klassificering av luftburna molekylära kontamineringsnivåer
SEMI E49	UHP-rör	Prestandaguider för rörsystem och delenheter

Slutsats

Att hantera molekylär kontaminering i lagring av högrena kemikalier kräver en övergång från reaktiv rengöring till proaktiv förebyggande.

Genom att kombinera inerta material som PFA, rigorös SEMI-efterlevnad, och realtidsövervakning av CRDS, kan tillverkare skydda sina avkastningar och säkerställa högsta produktkvalitet.

Vanliga frågor (FAQ)

1. Vilka är de primära källorna till molekylär kontaminering?

Molekylär kontaminering kommer vanligtvis från tre huvudkällor: utgasning av lagringsmaterial, permeation av atmosfäriska gaser genom tankväggar och korskontaminering från kvarvarande kemikalier i distributionsledningar.

2. Varför är PFA att föredra för lagring med ultrahög renhet?

PFA (perfluoroalkoxi) är branschens guldstandard eftersom den är kemiskt inert och har en extremt slät yta. Detta förhindrar att molekyler fastnar på väggarna och säkerställer att inga skadliga ämnen läcker ut i kemikalierna.

3. Hur förhindrar kvävgastäcke kontaminering?

Kvävgastäcke upprätthåller positivt tryck i tankens topputrymme med hjälp av ultrarent kväve. Detta skapar en fysisk barriär som hindrar fukt, syre och andra luftburna molekyler från att komma in och reagera med den lagrade kemikalien.

4. Vilka standarder reglerar lagring av högrena kemikalier?

De viktigaste riktmärkena är SEMI-standarderna (såsom SEMI F57 för polymerer och SEMI C90 för testning) och ISO 14644-8, som klassificerar nivåer av luftburna molekylära kontamineringar i renrumsmiljöer.
