Avancerad felsökning för feljusteringsfel i litografiverktyg


I halvledartillverkningens värld är precision inte bara ett mål; det är baslinjen.

I takt med att industrin strävar mot allt mindre noder har toleransen för overlay-fel (feljustering mellan successiva kretslager) krympt till bara några få nanometer.

Även en mikroskopisk förändring kan resultera i katastrofala elektriska kortslutningar, öppnas och betydande avkastningsförlust.

Felsökning av dessa defekter kräver en övergång från grundläggande kalibrering till en systematisk, datadriven metod.

Den här guiden utforskar avancerade strategier för att identifiera och korrigera feljustering i moderna litografiska stegmaskiner och skannrar.

Förstå anatomin bakom feljustering (överlagringsfel)

Innan man börjar reparera är det viktigt att skilja mellan typer av fel som visas på wafern.

Waferlayout och feljusteringsdiagram för överlagring som visar 300 mm wafer, perfekta kontra feljusterade överlagringar, tvärsnitt, mikroskopiska distorsionskartor och felvärmekartor

Feljustering är sällan ett problem som orsakas av en enda källa; det är ofta en kombination av linjära och icke-linjära distorsioner.

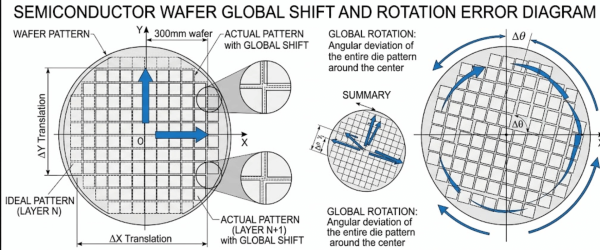

1) Translations- och rotationsfel

Dessa är globala fel där hela mönstret är förskjutet (X- eller Y-axeln) eller roterad i förhållande till föregående lager.

Halvledarskivsdiagram som visar ideala kontra faktiska skivmönster med globala X/Y-översättningspilar och vinkelmässigt globalt rotationsfel Δθ runt skivans centrum

Dessa är vanligtvis enklast att korrigera med hjälp av programvaruförskjutningar, men pekar ofta på problem med initialisering av wafersteget.

2) Skalnings- och förstoringsfel

Om mönsterstorleken inte matcha det underliggande lagret, du har troligtvis problem med förstoringsgraden.

Trepanelsdiagram som visar baslinjemönster i nanoskala, termiska expansionseffekter och värmeinducerade överlagringsfel i litografi

Detta beror ofta på termisk expansion av skivor eller linser eller på linsuppvärmning under produktion i hög volym körningar.

3) Högre ordningens distorsioner

I avancerade noder uppstår trapets- eller böjningseffekter.

Skev 300 mm wafer på vakuumchuck som visar värmekarta över böjning, trapetsformad distorsion, spänningskoncentration och mikrografinsatser

Dessa icke-linjära fel orsakas ofta av waferförvrängning eller mekaniska påfrestningar som införts under tidigare avsättnings- eller glödgningssteg.

Systematiskt felsökningsramverk

När en överlagringsavvikelse inträffar, följ denna nivåindelade diagnostiska väg för att isolera grundorsaken.

Fas 1: Mätteknik och dataanalys

Rör inte hårdvaran förrän du har analyserat Overlay Vector Map.

Monitor som visar instrumentpanel för waferoverlay-vektoranalys med färgglada vektorfält, mätdiagram och kontrollpaneler i ett labb

  • Vanlig signatur: Om alla vektorer pekar i en riktning är problemet troligtvis en global inriktningsförskjutning.
  • Rotationssignatur: Om vektorerna spiralerar runt mitten, kontrollera Rotation av waferchuck eller riktmedelsinriktning.
  • Slumpmässiga vektorer: Detta tyder på ett brusproblem, potentiellt orsakat av vibrationer eller förorenade justeringsmarkeringar.

Fas 2: Mekanisk och scenkalibrering

Wafersteget måste röra sig med repeterbarhet på atomnivå. Felsökning bör fokuseras.

Tekniker i renrumsdräkter inspekterar en halvledarskiva med hjälp av ett mikroskop och en surfplatta bredvid precisionslitografiutrustning

  • Laserinterferometerns hälsa: Se till att laserbanorna för scenens positionering är fria från skräp eller luftturbulens.
  • Chuck Renlighet: En enda partikel av mikronstorlek under wafern (kontaminering på baksidan) kan orsaka lokala heta punkter eller defokuserings-/feljusteringsdefekter.
  • Z-sensorer: Verifiera att nivåavkänningssystem kartlägger noggrant wafertopografin före exponering.

Fas 3: Miljömässig och termisk stabilitet

Litografiverktyg är otroligt känsliga för sin omgivning.

Fotolitografiverktyg för renrum med ingenjörer i kostymer, märkt luftflöde, värmeförvrängning, HEPA-filter och temperatur-/hastighetsgrafer

  • Laminärt flöde: Fluktuationer i renrumslufttemperaturen på bara 0.1 °C kan orsaka förändringar i luftens brytningsindex, vilket leder till avvikelse i uppriktningen.
  • Kylarens prestanda: Övervaka kylvätsketemperaturer för linsaggregatet och scenmotorerna.
  • Linsuppvärmning: Under långa körningar kan energin från DUV/EUV-källan värma upp projektionsoptiken, vilket orsakar subtila förstoringsförskjutningar.

Avancerade korrigerande åtgärder

När källan har identifierats, tillämpa dessa korrigeringar på hög nivå.

Fel typ Trolig grundorsak Avancerad korrigering
Rutnätsicke-ortogonalitet Feljustering av scenspegeln Omkalibrera X/Y-ortogonalitetskonstanter för scenen
Inomfältsrotation Fel på riktmedelsbordet Synkronisera skanningshastigheter för riktmedel och waferscen
Lokal överlagringsförskjutning Waferspänning/böjning Implementera framåtkopplingskorrigering baserad på wafermappning före exponering
Konsekvent X/Y-förskjutning Förjusteringssensorns avdrift Nollställ OAA-sensorerna (Off-Axis Alignment)

Proaktiva förebyggande strategier

Avancerad felsökning är mest effektiv i kombination med ett robust schema för förebyggande underhåll.

  • Optimering av justeringsmärken: Säkerställ att justeringsmarkeringarna som används i CAD-designen är tillräckligt robusta för att klara kemisk-mekanisk polering (CMP) och etsning. Spökmärken eller degraderade märken är en primär orsak till sensorfel.
  • Regelbundna referenswaferkörningar: Kör regelbundet en gyllene wafer för att skilja mellan verktygsinducerade fel och processinducerade fel (som waferstress från tunna filmer).
  • Realtidsövervakning: Använda Statistisk processtyrning (SPC) för att spåra överlagringstrender. Om du ser en gradvis drift under 24 timmar är det nästan säkert ett termiskt eller miljömässigt problem.

Slutsats

Att bemästra feljusteringsdefekter kräver en blandning av mekanisk intuition och rigorös datavetenskap.

Genom att kategorisera fel i globala och lokala störningar och använda en stegvis felsökningsmetod kan fabriker bibehålla hög avkastning även vid de mest krävande processnoderna.

Vanliga frågor (FAQ)

1. Vilka är de vanligaste orsakerna till feljustering i litografi?

Feljustering, eller överlagringsfel, orsakas vanligtvis av mekaniska problem som fel i wafersteget, termisk expansion från linsuppvärmning eller mikroskopisk kontaminering på waferchucken. Även en förändring på 0.1 °C i renrumstemperaturen kan förändra justeringen.

2. Hur kan jag skilja mellan globala och lokala överlagringsfel?

Ingenjörer använder Overlay Vector Maps för att identifiera mönstret. Om alla vektorer pekar i en riktning är det ett globalt översättningsfel. Om vektorerna är spiralformade eller trapetsformade indikerar det en lokal distorsion orsakad av waferförvrängning eller problem med synkroniseringen av riktmedlets steg.

3. Vilket är det bästa sättet att förhindra uppriktningsfel under långa sträckor?

Det mest effektiva förebyggandet är en kombination av regelbunden kalibrering av steget och övervakning i realtid. Att implementera framåtriktade korrigeringar och säkerställa att justeringsmärkena inte försämras av tidigare etsnings- eller poleringssteg kommer att minska avdriften avsevärt under högvolymproduktion.
